辽宁汽车弹簧有限公司蓬莱分公司坐落于美丽的山东蓬莱，是一家专业的汽车钢板弹簧、螺旋弹簧、板弹簧、扭杆弹簧、稳定杆弹簧、汽车配件及随车工具制造企业，处于对环保的重视，联系我公司，我公司派出专业的技术人员制定出了适合的方案：
Ø  废气来源：涂装线喷漆废气；
Ø  废气成分：苯、甲苯、二甲苯、VOCs；
Ø  废气风量：25000m³/h,25℃；
Ø  废气浓度：

序号	污染物	排放浓度mg/m3	排放量m3/h
1	苯	40	25000
2	甲苯	60
3	二甲苯	100
4	VOCs	300


乙方设计结果
Ø  设备名称：活性炭吸附浓缩+催化氧化（CO）；
Ø  型号：25K-1KCO, 一套；
Ø  设备负荷：25000m³/h @常温；
Ø  吸附材料：优质蜂窝活性炭；
Ø  催化剂：陶瓷载体贵金属催化剂；
Ø  设备尺寸：约为10m×4m（L×W），可根据实际情况进行调整；
Ø  设备重量：约为16吨；
Ø  处理效果：

序号	污染物	排放浓度mg/m3
1	苯	0.5
2	甲苯	5
3	二甲苯	15
4	VOCs	50

Ø  工艺路线原理：

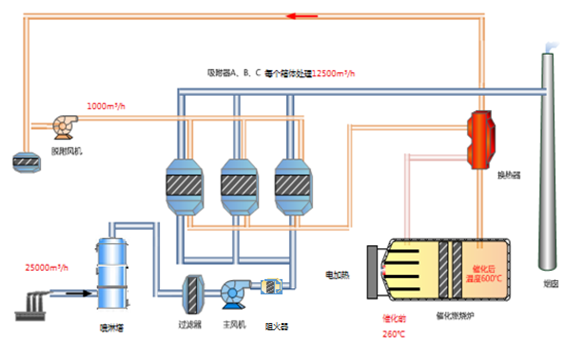

图1 工艺原理图
工艺路线：废气经过喷淋塔去除废气中的漆雾漆渣后，经过气雾分离器将废气中的气水进行分离，进入炭吸附箱，有机废气被活性炭吸附后，废气得到净化达标排放；待活性炭吸附饱和后，启动催化氧化装置，对每个箱体轮流通入高温空气（100℃），对活性炭箱体进行脱附，脱附后的废气通过换热器换热后，废气温度达到催化启燃温度（＞260℃），有机物被彻底氧化分解，活性炭恢复吸附性能，系统依次往复循环使用，从而达到彻底处理废气并节约能源的目的。
