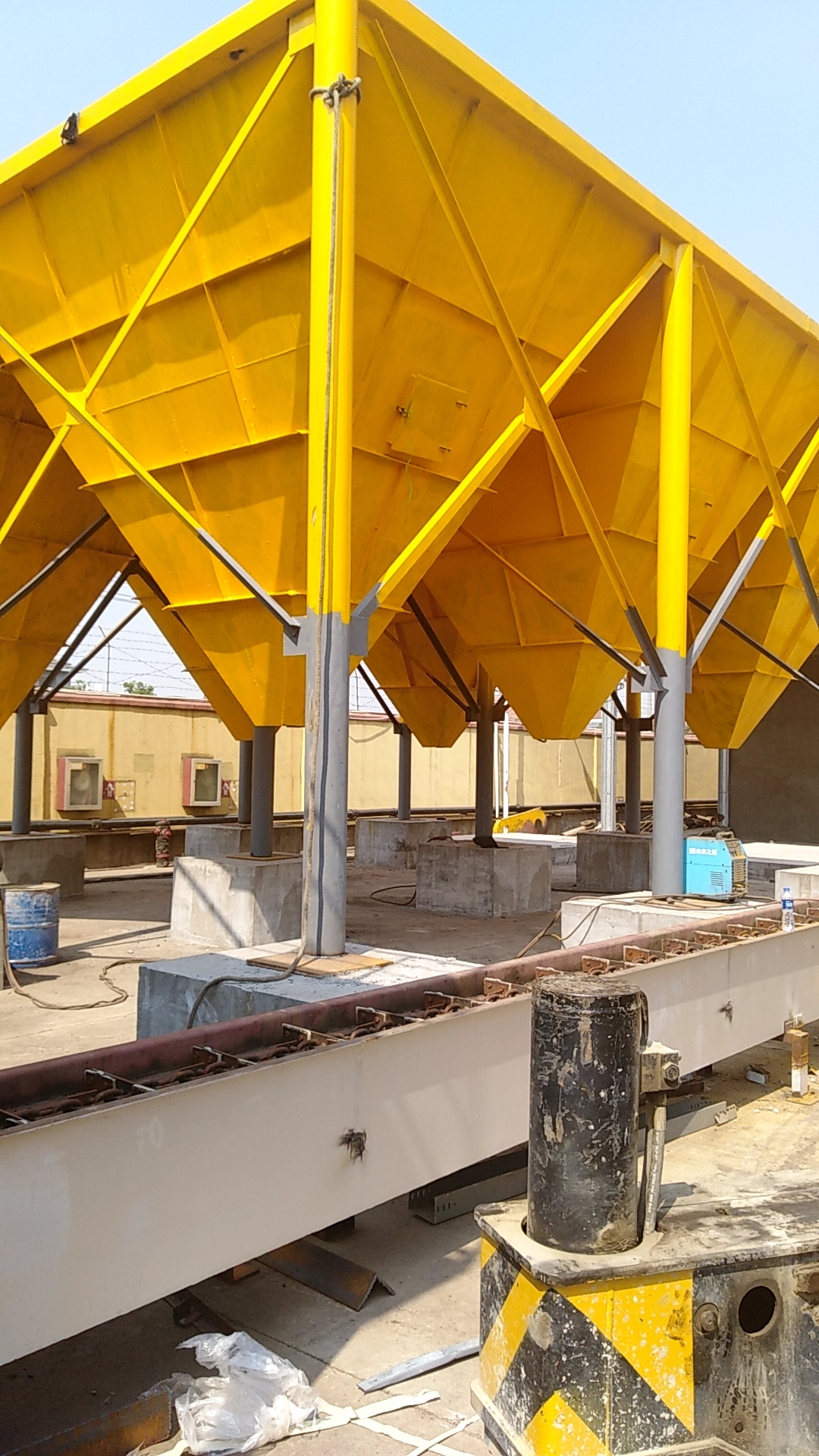

2万风量的布袋除尘器型号为DMC-420脉冲布袋除尘器，除尘器的过滤面积336m2，布袋规格φ133*2000mm，布袋材质涤纶针刺毡，除尘器设置2个灰斗，卸料使用翻板阀。配套风机功率30kw。
结构
1、脉冲单机除尘设备主要有以下部分组成：
（1）箱体：包括袋室、净空气、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。
（2）出风系统：包括风机、风机配用电机。
（3）喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。
工作原理
引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。
布袋
袋式除尘器能净化含尘气体的主要元件是过滤材料，它是有机或无机纤维制品。正确地选择滤料是设计使用好袋式除尘器的关键。过滤材料的选择，需要考虑含尘气体性质、含尘浓度、粉尘颗粒大小、化学性质、物理性能、气体温度等。总的说来，选择性能适当的过滤材料，既要均匀致密，透气性好，又要耐热、耐腐蚀，还要有一定的机械强度，才能延长滤袋的使用寿命，保持良好的除尘效率。每一种过滤材料都有各自的优缺点．根据上述条件选择并合理地使用。
滤袋骨架
滤袋骨架制造质量的高低，直接影响滤袋的使用寿命，影响除尘器运行效果和日常维护工作量、费用，我们采取了以下措施：
⑴ 袋笼的材质Q235碳钢丝，采用Ф6钢丝经4次冷拔，外加旋转力而成，无弯曲变形。
⑵袋笼采用多头电焊机一次成型，焊点
光滑，均匀牢固，无脱焊、虚焊和漏焊等现
象，骨架强度高。
⑶袋笼的纵筋和反撑环分布均匀，并有
足够的强度和刚度，防止损坏和变形，每只
袋笼纵筋8根、反撑环的间距小于200mm；
⑷袋笼采用圆形；
⑸适应除尘器结构需求，骨架为单节结构。
⑹骨架撑环采用圆型结构，避免与滤袋的磨损。
电磁脉冲阀
选择高效可靠的脉冲阀是脉冲除尘器的核心，优良的空气动力特性和持久的寿命是选择脉冲阀的标准，我公司选用国产优质品牌生产的DMF直角式脉冲阀。它采用独特结构，由于配备高质量膜片，因此脉冲阀的维护工作量很少,它的使用寿命确保在100万次以上。
其规格、型号及相关技术参数如下
DMF直角脉冲阀主要参数
正常状态 闭合
出气口管径 1.5″
阀体 压铸铝
膜片材质 Elastomer
工作介质 压缩空气
气体温度 110℃Max
环境温度 100℃Max
安装方式 直角式
工作压力 0.2-0.6MPa
*大工作压力 7.5kgf/cm2
线圈类型 环氧树脂灌封
线圈绝缘等级 E级
端子连接方式 DIN插座
重量 3712g
花孔板
花孔板的质量对除尘器的性能影响很大：花板孔粗糙会使滤袋受损；孔距不均、花板表面不平整会使滤袋中心线相对于水平面的垂直度产生偏差，导致滤袋底部相互接触，粉尘搭桥难以清除，除尘器运行阻力上升，从而造成能源的浪费。因此，以上三个指标是需要严加控制的，控制措施如下：
⑴花板采用大型数控冲床设备实现对板孔的冲压，加工后边缘光滑，无尖角毛刺，孔径公差满足国家标准，形成良好的密封，花孔中心偏差<1mm。
⑵ 花板表面平整光洁，无挠曲、凹凸不平等缺陷，其平面度偏差不大于1‰。
⑶工艺上整板切割、减少焊接量，有效消除焊接变形，确保孔距均匀。
⑷焊接过程中辅以锤击等简单易行的去应力措施，有效控制焊接应力变形，保证其整体的平面度。
设备密封性的控制
除尘器密封不良，会造成设备能源的浪费，除尘效率下降，造成含尘气体的泄漏，严重时可诱发结露现象，从而影响设备的正常使用，为此我们采取以下措施进行有效控制：
1）设备主体采用双面焊或单面焊双面成形工艺，且焊后经严格的渗漏检验，确保其密封。
2）除尘器门盖采用线性钢体与硅橡胶软体线面接触的密封方式，结构简单、密封可靠、漏风率极低。
控制设备
⑴电源
除尘器电源为交流380V/220V， 50Hz，三相四线制。当电源电压在下列范围内变化时，所有电气设备和控制系统应能正常工作：交流电源 +5%～-10%UH长期使用、-22.5%UH 使用不超过一分钟；电器电路设计时充分考虑到电源的三相负载平衡；所有电气设备均有安全保护装置；需要接地的电气及控制设备在均留出接地用的连接端子；
⑵电机
除尘器系统上所采用的电机均符合国家标准和IEC标准；所选用的电机型式与它所驱动的设备、运行条件、使用环境和维修要求相适应；阀门和档板电机，其堵转电流不超过电机额定电流的8倍
⑶我方提供的控制装置能防尘、防水、防小动物进入，以确保设备安全；
⑷ 控制机柜有足够的强度和刚度，不易变形；
⑸控制系统的I/O点留有不少于10%的富裕量；
⑹当机柜内散出的热量超过部件允许温度时，机柜采用自动通风措施，以降低温度，保证该部件的正常运行，其控制开关具有启动－停止－自动的选择功能；
⑺机柜能防电磁干扰，保证系统不会误动。
控制系统
⑴ 开关接点通过的连续电流小于其额定值的80%；
⑵ 报警信号，凡设备发生任何不正常状态时，有报警信号（包括声、光报警）；
⑶ 控制系统出厂前作相应模拟工况下的动作试验。
控制概述
电气控制是整个除尘系统的指挥中心，要求电控系统运行可靠、安全经济、操作简单、维护方便。本除尘控制系统中心采用自动化程度高，除尘器运行与卸料控制自动连联锁。清灰控制可实现集中管理，分散控制。
清灰控制
除尘器的脉冲清灰控制采用手动和自动两种方式，可相互转换。自动控制采用手动和定时控制方式，可相互转换。当达到设定的时间周期时，除尘器各室依次进行脉冲喷吹清灰，清灰状态采用脉冲阀依次清灰。清灰程序的执行由主控柜自动控制。
控制系统主控室的控制柜上实现集中控制，并可在除尘器机旁对清灰和卸灰实行现场。
