24袋DMC-24脉冲布袋除尘器设计参数

DMC-24型单机脉冲布袋除尘器是在MC—Ⅰ型单机脉冲布袋除尘器的基础上，新改进的一种新型高效节能单机脉冲布袋除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器，将技术进行升级，升级后的DMC-24型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高，处理气体能力大，性能稳定，操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气压力低的问题。 

    DMC-24型单机脉冲布袋除尘器的构造：它属于一种干式滤尘装置，主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。其中一个重要的部分就是滤袋，而袋式除尘器的滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化，所以该产品的使用目的就是清理粉尘，保护环境，所以从产品的整体性能特点来看，它适用于捕集细小、干燥、非纤维性粉尘。 

    DMC-24型单机脉冲布袋除尘器工作原理：将含尘气体由箱体下部进气口进入中部箱体，由除尘滤袋外进入袋内，粉尘被阻留在滤袋外表面，过滤后的气体经设在滤袋上部的文氏管进入上箱体，汇总后由排气口排出。布袋除尘器的上箱体内在每排滤袋的上方都装有一根喷吹管，管上有喷吹孔正对每条滤袋中心，各喷吹管经由脉冲阀与气包相连。当控制阀开启脉冲阀时，气包中的压缩空气便在0.1-0.2S的瞬间由喷吹孔以髙速射向滤袋,同时因文氏管的引射作用，诱导约等于5-7倍压缩空气的气体一并进入滤袋内，使滤袋剧烈膨胀、收缩，引起急剧的冲击振动，同时在瞬间产生由内向外的逆向气流作用，从而清除积于滤袋表面的灰尘。当一排滤袋清灰后，间隔一定时间对下一排滤袋进行清灰，依次逐排进行。清除下来的粉尘落入灰斗,再由螺旋卸灰阀排出。全部滤袋从第*排到*后一排清灰一次所需时间称为一个周期。周期长短应随粉尘性质、含尘浓度、气体特性、过滤速度、布袋除尘器结构等不同而调节，以保持布袋除尘器阻力为1177-1477Pa,对脉冲喷吹清灰的程序控制采用定时控制方式。这种布袋除尘器不需分成若干仓室，也可以在不停风状态下进行清灰，因此可以进行连续过滤.

24袋除尘器技术参数

序号 项 目 数量

1 DMC-24型脉冲布袋除尘器（台） 1（碳钢Q325材质板材厚度3mm压型板）含爬梯、护栏

2 处理风量(m3/h)1000

3 全过滤面积(m2) 19.2

4 全过滤风速(m/ min) 1.0

5 滤袋数量(条) 24

6 脉冲阀数量(个) 4

7 入口粉尘浓度(mg/Nm3) ＜1000

8 除尘效率(％) ≥99.9

9 本体漏风率(％) ≤2

10 设备阻力(Pa) 1470-1770

11 滤袋材质 涤纶针刺毡

12 滤布纺织工艺 针刺

13 滤布缝制工艺 三针机缝制

14 滤袋规格 Φ133×2000mm

15 滤袋允许使用温度℃ ≤120℃

16 袋笼规格 Φ125*1980mm

17 袋笼材质 碳钢

19 滤袋固定及密封方式 弹簧涨圈

20 电磁脉冲阀型式及规格 1.”直角阀

21 清灰气源压力Pa （5-7）×105

22 气源品质 良好

23 电磁阀机械开阀时间sec 0.08

24 耗气量m3/min 1.0

25 清灰方式 在线清灰

26 检修方式 停机

27 控制方式 电控柜

28 卸灰方式 翻板阀

29 配套电机 2.2kw

外形尺寸长×宽×高（1220×880×4200）mm

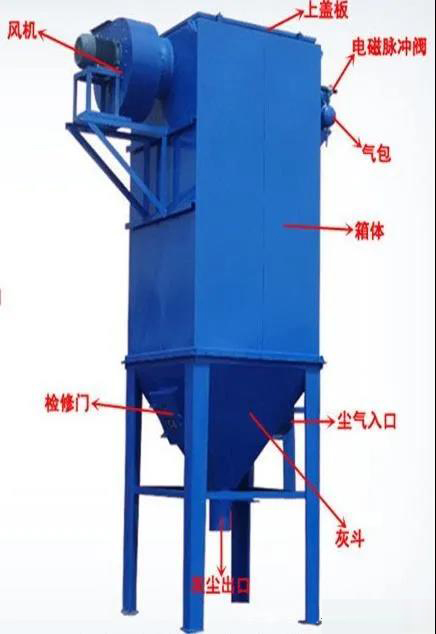

24袋布袋除尘器外形图
