一.除尘器的选型方案

烘干机除尘设备方案，烘干机通风是否顺畅对烘干的效果影响很大，应根据除尘器的种类、烘干的产量、物料的初、终水份来选择风机的风压、风量。在不影响通风的前提下，合理的确定烘干机内部风速尤为重要。风速太快烘干机内部热交换不好，出口烟气温度过高，热损失大，易烧坏布袋；风速太慢，热交换也不好。一般烘干机在正常烘干负荷下运行时，烘干机内的风速在之间。

根据烘干机烟气特性和袋除尘处理风量，为保证除尘系统投入运行后可靠高效、稳定运行，除尘系统按离线行喷清灰设计，为防止结露糊袋，进袋除尘温度不宜低于80℃，且灰斗及箱体都要做良好的保温和防漏风措施；为防止断料时高温烧袋，需要在布袋除尘器前面管道上设置可自动开启的冷风阀调节进袋除尘的废气体温度，以保证布袋除尘器的正常运行。

除尘器选择的优劣直接影响到除尘系统的捕集效果、除尘电耗以及整个系统能否长期稳定、可靠运行。除尘器的形式繁多，各有利弊，关键在于如何扬长避短，与系统工艺及粉尘组成相适应，以获得*佳治理效果。

二.除尘器的常见规格和工作原理

烘干设备主要是回转烘干机，常用的规格有：Φ0.15m×12m；Φ1.8m×14m；Φ2.2m×14m；Φ2.4m×18m；Φ3.0m×20m等几种。1996年以前，由于长袋脉冲技术的制造技术（如袋笼、花板、喷吹装置等）与国外先进技术存在差距，故一般较多采用玻纤反吹清灰袋式除尘器。而在1997年后，长袋脉冲除尘器得到了良好的应用。长袋脉冲袋式除尘器一般可分为高压长袋脉冲袋式除尘器及低压长袋脉冲袋式除尘器两种，高压与低压的区分在于脉冲喷吹所需的压力，按照袋式除尘器分类标准，当其清灰压力为400~600kPa时为高压；当其清灰压力低于250kPa时为低压。我公司对除尘器进行了特殊处理，将普通325钢板制成的花板   换为不锈钢材质的，滤袋选用，处理的滤袋—氟美斯，骨架采用有机硅处理（或不锈钢材质制成）。除尘器内部用环氧聚脂防腐涂料经过三层处理。外层用10公分厚的轻质岩棉和彩钢板做保温处理。经过以上改进，除尘器即可满足烘干机的工况条件。

烘干机除尘设备是具有二十一世纪先进水平的高效率袋收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了袋收尘器的应用范围，由于这种类型的收尘器的结构有其特点，所以提高了收尘效率，延长了滤袋的使用寿命。

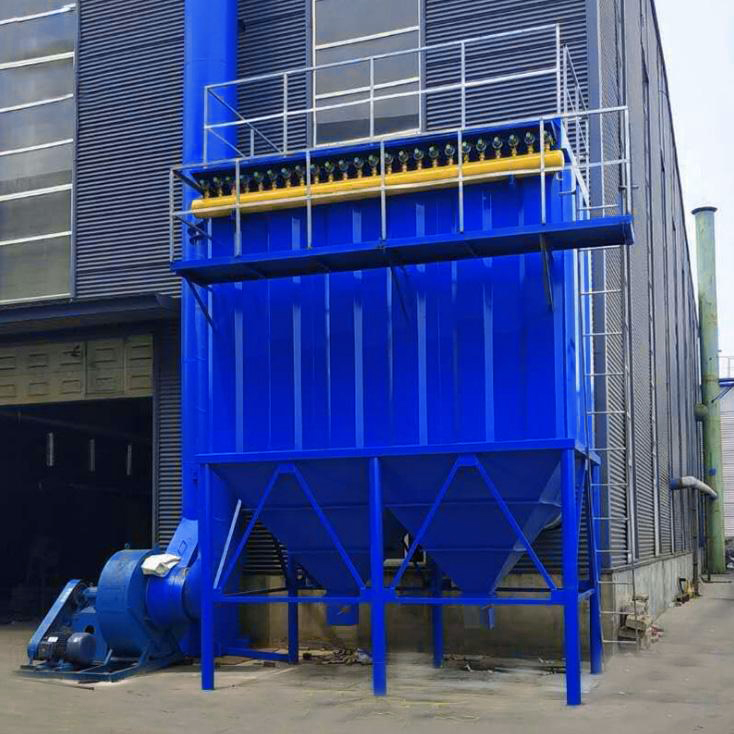

含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋外表面上，净化后的气体透过滤袋经净气室，并经各离线阀和排风管排入大气中。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（设定为1200Pa）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定启动清灰程序，指示脉冲阀进行停风喷吹清灰，喷吹系统利用压缩空气瞬间喷吹使滤袋内压聚增，从而将附着在滤袋外表面的粉尘抖落至灰斗中，由排灰机构排出。

三.烘干机除尘设备试运行前的检查 

1．清理：

除尘器安装完成后，应对除尘器作全面的检查，清除除尘器内部的所有杂物：包括焊渣、焊条头、气割残留物，手套和烟头等。这些清除工作可利用压缩空气来完成，清除杂物时应拆下灰斗卸灰阀（杂物将从灰斗出口排出）。 

2．检查：

除尘器所有接法兰，均应衬有密封材料保证密封。所有人孔盖与检查门均应压紧，密封条无漏装，不得有漏气现象

①检查滤袋是否安装完好，没有漏装现象；

②所有滤袋的接缝都应朝向同一方向（背对进气口），滤袋口弹簧涨圈与花板的接触是否良好，弹簧涨圈完全舒展，无皱折现象；

③袋笼与滤袋的配合是否紧密，袋笼垂直，无弯曲现象；

④喷吹管固定牢固，喷嘴是否垂直，无偏斜现象，与滤袋对中良好；

⑤离线阀和旁通阀动作灵活，无卡阻现象，阀板与离线阀口接触良好，气缸行程是否合适；

⑥进风口调节阀密封是否良好, 阀门是否转动灵活；

⑦压缩空气系统是否无漏气现象，气动三联件油杯中是否已加注润滑油，油位是否合适，减压阀的设置是否处于0.3~0.4Mpa，安全阀的设置是否处于0.4Mpa；

⑧校验原理图；

⑨电缆安装后和激励前绝缘检查；

⑩压力传感器或差压传感器管道有无泄漏；复核0%校准点⑾测温仪和料位仪校准及信号确认。

四.适用场景

烘干机除尘器适用于食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与粉尘物料的回收。
