一、 概 述
本设计技术方案是为烟台某橡胶生产企业专门制定的设计方案，确保系统具有较高的安全性能、灵便的控制性能、高效的处理性能及低费用的运行成本的特性。除此之外，整个系统的控制必须完善，且控制操作简便可行，控制数据真实可靠，能够切实反映系统工作中的现实工况。要求烟气净化率高，实现深度净化，节约能源，系统寿命长，检修方便。
总之，所设计出的烟气深度净化系统应该达到先进、经济、可靠、安全、易控、连续化自动化生产的要求。
1、设计原则
该项目设计遵循“先进、经济、可靠、安全、实用”的原则：
（1）在设备设计上力求做到*先进、*节能、*环保；
（2）所有附属设备选型及成套装置依据成熟、可靠、安全、经济的原则；
（3）整个改造设计依据高效、低运行费用、低维护费用的原则。
2、设计依据
设计整套环保设施时，避免大拆大建给业主造成不必要的财力投入，依照有旧利旧原则设计整套方案。
（1）介绍技术报告的工艺流程、系统组成、性能参数等；
（2）系统的静态投资，包括设备、安装、设计调试等。
二、项目范围和工程内容
1、工程内容
本工程提供烟气净化工程的整套装置，包括：工艺系统、处理系统、辅助处理系统三部分。工程建设包括：工程设计、工程施工指导、设备安装指导、启动调试指导、验收指导和现场服务。其中，工程设计分成初步设计和施工图设计两个阶段。
2、采用标准
工程设计和设备制造原则上均采用中华人民共和国环保部现行的标准和规范。
《环境空气质量标准》GB3095-1996中的二级标准；
《大气污染物综合排放标准》GB16297-1996标准要求
三、烟气及烟尘的分析
1、烟气的分析
橡胶在生产过程中主要有以下废物废气产生：
炭黑，苯类，以及芳香烃等有机物
2、粉尘的分类
（1）尘：固态分散性气溶胶，固体物料经机械性撞击、研磨、碾轧而形成，粒径为0.25μm～20μm，其中大部分为0.5μm～5μm。
（2）雾：分散性气溶胶，为溶液经蒸发、冷凝或受到冲击形成的溶液粒子，以及当粒径为0.05μm～50μm左右。
（3）烟：固态凝聚性气溶胶，包括：金属熔炼过程中产生的氧化微粒或升华凝结产物、燃烧过程中产生的烟，粒径<1μm，其中较多的粒径为0.01μm～0.1μm。
3、 现有烟气净化技术分析
橡胶在硫化，加热成型时产生烟气，其主要成分为部分含甲苯｛苯类｝、芳香烃等有机废气，及部分粉尘杂质。有机废气烟气严重污染周围的环境和损害人员的健康，为此国内外对有机废气的治理都比较重视。为消除环境污染进行烟气净化势在必行。
4、处理工艺的选择
国内外现有污染气体的主要处理技术有：热氧化法、物理化学法、低温等离子法、植物提取液法、生物氧化法等

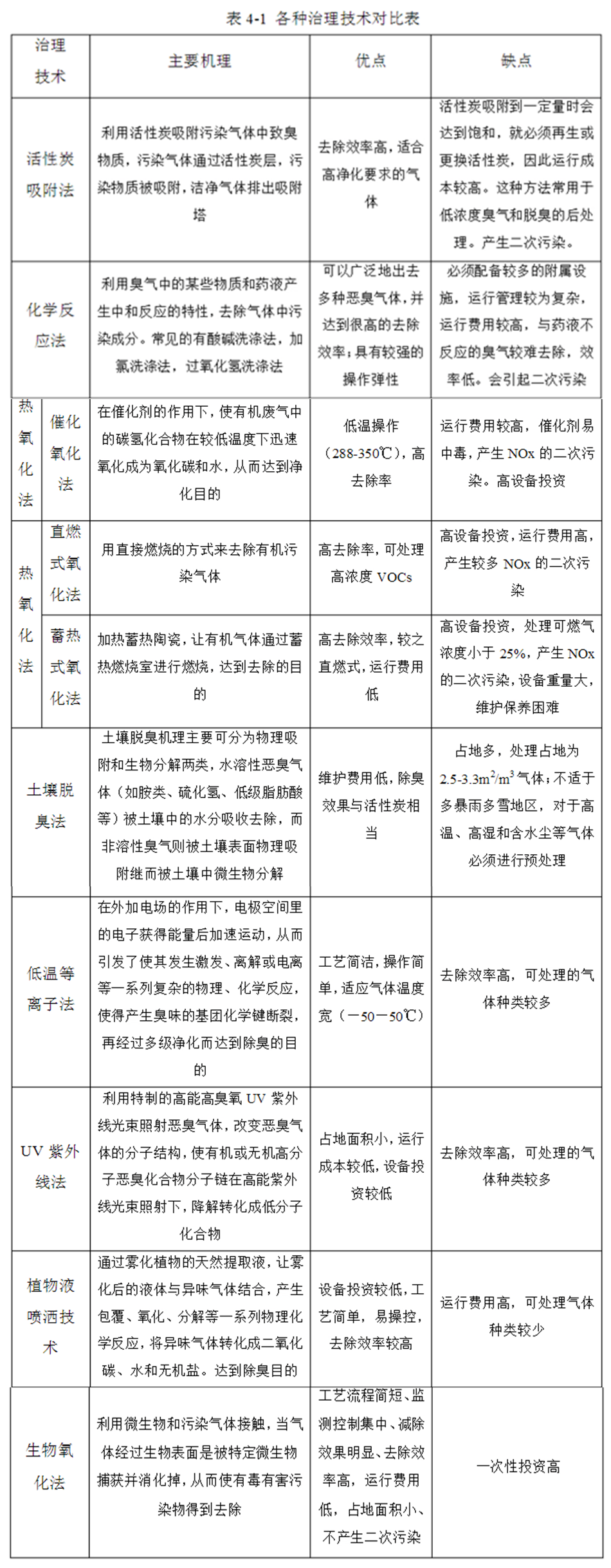

治理技术 主要机理 优点 缺点
活性炭吸附法 利用活性炭吸附污染气体中致臭物质，污染气体通过活性炭层，污染物质被吸附，洁净气体排出吸附塔 去除效率高，适合高净化要求的气体 活性炭吸附到一定量时会达到饱和，就必须再生或更换活性炭，因此运行成本较高。这种方法常用于低浓度臭气和脱臭的后处理。产生二次污染。
化学反应法 利用臭气中的某些物质和药液产生中和反应的特性，去除气体中污染成分。常见的有酸碱洗涤法，加氯洗涤法，过氧化氢洗涤法 可以广泛地出去多种恶臭气体，并达到很高的去除效率；具有较强的操作弹性 必须配备较多的附属设施，运行管理较为复杂，运行费用较高，与药液不反应的臭气较难去除，效率低。会引起二次污染
热氧化法 催化氧化法 在催化剂的作用下，使有机废气中的碳氢化合物在较低温度下迅速氧化成为氧化碳和水，从而达到净化目的 低温操作（288-350℃），高去除率 运行费用较高，催化剂易中毒，产生NOx的二次污染。高设备投资 直式化用直接燃烧的方式来去除有机染气高去除率可处高浓VOCs
高设备投资，运行费用高产生较NO的二次
蓄式化加热蓄热陶瓷让有机气体通过热燃烧室进行燃烧达到去除的高去除效率较直燃式运行费高设备投资，处理可燃浓度小25产NO的二次污染设备重量大维护保养困
土壤臭土壤脱臭机理主要可分为物理附和生物分解两类水溶性恶臭体（如胺类硫化氢、低级脂肪等被土壤中的水分吸收去除非溶性臭气则被土壤表面物理附继而被土壤中微生物分维护费用低除效果与活性炭占地多，处理占地2.5-3.3/气体不适多暴雨多雪地区，对于温、高湿和含水尘等气必须进行预处
低温离子在外加电场的作用下电极空间的电子获得能量后加速运动从引发了使其发生激发离解或电等一系列复杂的物理、化学反应使得产生臭味的基团化学键断裂再经过多级净化而达到除臭的工艺简洁操作单适应气体温宽（55℃去除效率高，可处理的体种类较
U紫线利用特制的高能高臭U紫线光束照射恶臭气体改变恶臭体的分子结构使有机或无机高子恶臭化合物分子链在高能紫线光束照射下降解转化成低分化合占地面积小运成本较低设备资较去除效率高，可处理的体种类较
植物喷洒通过雾化植物的天然提取液让化后的液体与异味气体结合产包覆氧化分解等一系列物理学反应将异味气体转化成二氧碳、水和无机盐。达到除臭目设备投资较低艺简单，易操控去除效率较运行费用高，可处理气种类较
生物氧化法 利用微生物和污染气体接触，当气体经过生物表面是被特定微生物捕获并消化掉，从而使有毒有害污染物得到去除 工艺流程简短、监测控制集中、减除效果明显、去除效率高，运行费用低，占地面积小、不产生二次污染 一次性投资高
四、深度净化流程说明

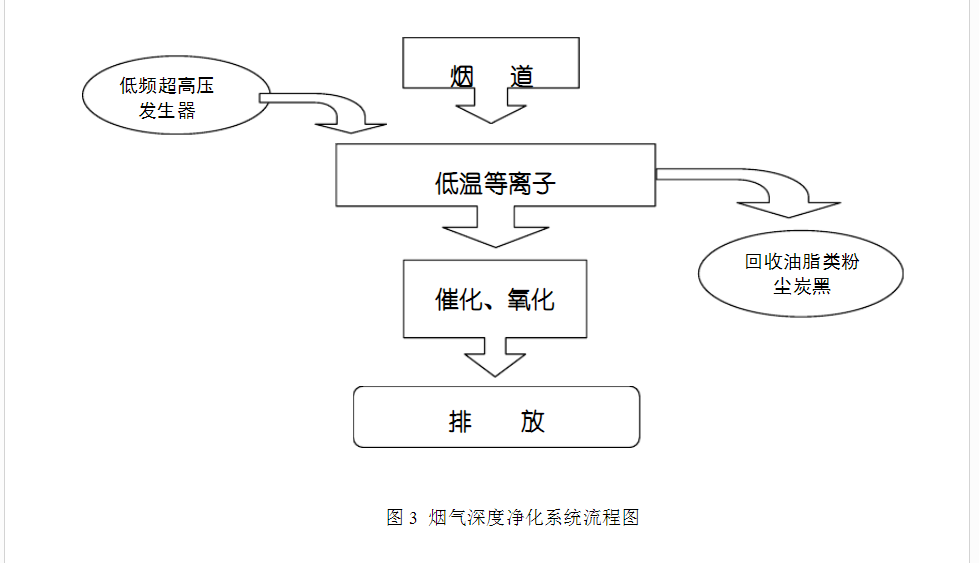

遵循上述设计原则，设计了烟气深度净化系统，该系统整体可分为：深净化系统、催化氧化系统、控制系统三部分，其系统流程如图3所示。
五、治理具体实施方案
根据现场实际情况，现在主要的产尘点为，硫化罐上部释放的烟气，以及硫化罐卸料产生的一部分烟气，以及在压胶机压胶的过程中产生的烟气。因现场有一台烟气净化设备，由于管道的分布不合理，以及设备长时间没有维护、维修保养，造成净化设备功能失效。我公司为贵公司设计的方案为，把原有烟气净化设备烟道接到硫化罐车间，在硫化罐上部漏气的地方设置一个封闭式吸尘罩，在硫化罐出料处安装一个半封闭式吸尘罩，达到处理烟气的目的。在压胶机处，上一台UV等离子加光催化设备。达到处理压胶机烟气的目的。
