蓬莱某数控模具有限公司废气主要为喷砂工艺的粉尘废气与喷漆烘干工艺VOCs废气。

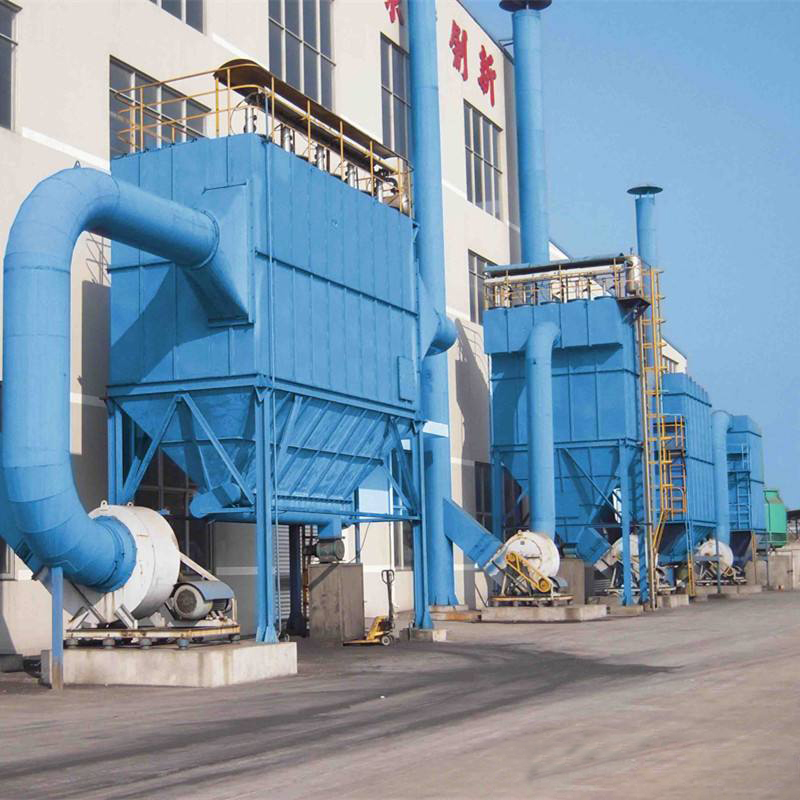

按照甲方提供数据喷砂房大小为6000x5000x3200，按换气120次计算，风量为15000m³/h进行设计，风管为Φ600。采用布袋除尘器，废气中细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。
喷漆集气罩的大小为3000x2000x2000，为了使气流分布更均匀集气罩分为1000x2000x200的三个分体结构风管为Φ250，并在每个分路上安装风阀调节风量，统一送入Φ850的分管路并安装风阀。
控制截面风速为1m/s风量为20000m³/h。
三个烘干房的尺寸分别为2800x2000x1500，2800x2000x1500，3000x2500x1700。废气主要出口为门口附近且为热风所以在门上方加宽度为500的集气罩。三个分体结构风管为Φ200，并在每个分路上安装风阀调节风量，统一送入Φ850的分管路并安装风阀。
控制截面风速为0.5m/s风量为10000m³/h。
总风量为20000+10000=30000m³/h，总风管为风管为Φ850。两个分路将废气统一收集后送入UV光氧催化设备进行分解处理，每个分路设有风阀调节风量，经过玻璃纤过滤掉5um以上的颗粒，利用催化剂及高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧，再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的，再经过高效蜂窝活性炭吸附彻底除去废气中的有害物质，*后通过后端风机抽风高空达标排放。
