一、概述：
水帘喷漆房用于喷涂液体，涂料时限制漆雾飞扬，改善操作条件并将过剩涂料和空气分离，以达到环保排放的要求。
其工作原理：喷漆时一部分漆液吸附于工件表面，还有一部分漆液以雾状形式散布于空气中污染操作环境。要使漆雾不外溢，喷涂室必须有一定负压和定向气流，故操作位置对面设有抽风系统，为了防止漆液粘附到设备上，抽风系统的进口端整个用水帘保护，*后漆雾和水雾的混合物进入漆水气的分离系统，将空气排出，漆和水回流到水槽内。
二、设备结构特点与技术性能：
TG-SL2型水帘喷漆房是将两台SL1型单工位喷室反方向组合而成的，共用一台水泵一台风机，为了满足旋挂输送线喷涂的需要将水帘分成三段。有效改善了上部抽风，室外有效尺寸为：2400㎜×1800㎜×2200㎜，通过尺寸为：1200㎜×400㎜，水泵配用50SG-10-15，风机配用4-72-6#/4KW。在漆水气分离箱，为了充分吸收漆液，不仅使用了多级挡水板，还增加了一组喷淋水管。
主要技术参数：
*大排风量 10000m³/h
*大循环水量 10m³/h
操作口风速 0.6m/s
设备噪声 ＜85dB
三、安装与使用：
1、水帘喷漆房应安装在平整地面上，水槽左右端的水平误差应调整在±2㎜以内，前后水平误差应调整在±5㎜以内。
2、在水槽内加入干净清水170㎜（上线位置）。
3、供电系统：供电系统采用三相四线制，供电设备外壳应与供电系统连接并重复接地，接地电阻小于10Ω。
4、开启水泵（注意旋转方向）调节流量、并微调水幕板以形成均匀水幕，如水幕不能形成均匀水膜可用洗衣粉擦洗水幕板，清除水幕板表面油脂。
5、为了防止漆液粘附到喷室侧板上凝固后难以清理，可在侧板上涂抹少量黄油并粘一层塑料薄膜以方便日后清理。
6、开启风机（注意旋转方向）当工件行进到喷室中间位置时可进行喷涂。

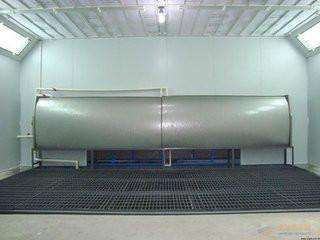

无泵水幕喷漆房
四、维护与保养：
1、为了使水槽的漆渣和水易于分离，水槽内应加适量絮凝剂，使漆渣结块后便于打捞。
2、每班工作完毕应及时打捞漆渣、清理滤网。
3、当集中槽水位低于下限时应及时补水。但不能超过上限位。
4、定期清理喷室侧板、漆雾分离室、管道内壁以及风机风叶上的可燃聚积物，保证气流畅通并防止火灾隐患。
五、安全事项：
1、喷漆工作现场应配置灭火装置。
2、喷漆工作现场应有严禁烟火的警示牌，如需进行电焊、气焊等明火操作时，应有安全保护措施。
3、喷室内外的可燃聚积物必须及时清理。
4、冬季当厂房温度低于冰点时，管道水泵阀门必须采取防冻措施，或将水槽内水放空，以防设备冻裂损坏。
5、水泵在无水状态时严禁运转，即在*短时间也可能损坏密封组件。
无泵水幕喷漆房，也叫无泵水幕喷漆室，同时它包括移动式无泵水幕喷漆房和固定式无泵水幕喷漆房。
