蓄热体即RTO（蓄热式焚烧炉）实现蓄热功能的核心组成单元，在整套RTO设备中起到至关重要的作用。那作为核心组成单元，蓄热体的具体功能是怎样的，该采用什么材质？在应用过程中又有什么注意点呢？一起来了解一下吧！
01蓄热体的功能

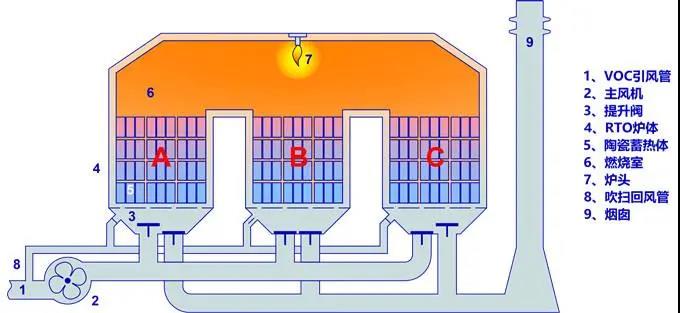

蓄热体的功能即作为一个换热器——其作用是:当冷的废气通过热的蓄热体时,蓄热体将储存的热量释放,使废气加热到所需的预热温度而蓄热体本身被冷却（冷周期）；预热后的气体进入燃烧室,经反应后热的净化气通过冷的蓄热体时,蓄热体吸收净化气体的热量,使气体冷却而蓄热体本身被加热(热周期)。
02蓄热体的材质选择
陶瓷蓄热体
一般来说，蓄热体的材料主要有陶瓷和金属两种，金属类蓄热体如钢、铝等材料只能用于低温或中温场合。而RTO装置的操作温度较高，因此不能使用金属材料；而陶瓷材料具有优良的耐高温、抗氧化、耐腐蚀等特点以及机械强度好、价廉等优点，性能满足RTO设备的要求，所以目前RTO普遍采用陶瓷材料作为蓄热体。
目前常用的蓄热体包括散堆材料（颗粒填料，如矩鞍环）和规整填料（如蜂窝填料和板波纹填料）。为了降低床层阻力，目前在RTO装置中大多采用规整填料，特别是蜂窝状陶瓷蓄热体，蜂窝陶瓷蓄热体与其它蓄热体（如陶瓷球等）相比具有比表面积大、阻力损失小、热胀冷缩系数小、抗热性能好等特点。陶瓷蜂窝填料一般做成尺寸150mm×150mm×150mm或150mm×150mm×300mm 的柱状蓄热体，并整砌于 RTO 的蓄热室中。
03使用蓄热体的注意点
(1)在陶瓷蜂窝体材料的选用上，不应一味追求含铝量。含铝量越高，耐火度越高，但抗热震性却越差。在同一蓄热室内1好采用二种材料，由炉内方向至炉外方向依次采用刚玉、莫来石、堇青石质(或相近材质)，达到抗热震性和耐火度的1佳优化。
(2)在实际生产中，应严格控制空燃比，减小钢坯的氧化烧损，控制氧化亚铁的生成量，进而阻止氧化亚铁被吸入蓄热烧嘴内，造成蜂窝体的损坏。
(3)天然气的不完全燃烧，将在蓄热体内进行二次燃烧，造成蜂窝体损坏。设计烧嘴时，应充分考虑两喷口的角度、距离及两股射流的动量比。同时控制空燃比，保证天然气完全燃烧。这样在蜂窝体内，就不存在二次燃烧的问题。
(4)陶瓷蜂窝体孔距及壁厚的选择要合适。孔眼采用两种形式，靠近炉膛部位 层采用大孔厚壁结构，其余采用小孔薄壁结构。不能为了追求比表面积大，选用过于细小的孔眼结构，影响强度并且容易堵塞。每层蜂窝体之间留有部分间隙(弧面连接)，使气流通畅，避免灰尘堵塞。根据孔距与壁厚的大小选择合适的换向时间。较长的换向时间对换向阀等关键设备的使用寿命有利。
版权声明：本网注明来源为“环亚环保”的文字、图片内容，版权均属本站所有，如若转载，请注明本文出处：http://www.ythyhb.com 。同时本网转载内容仅为传播资讯，不代表本网观点。如涉及作品内容、版权和其它问题，请与本网站联系，我们将在及时删除内容。
行业新闻
