工况情况：

1、废气产生地：生产车间

2、废气排放成份：VOCs

3、废气浓度：未知(,经验数据200mg/m3）

4、排放速率：未知

5、温度：常温

6、废气湿度: ≤99％

7、非气体污染物：粉尘、颗粒物

8、此排气为连续性排气

9、无回收利用价值

第三章 设计原则及采样

3.1 设计原则

1、 依据国家的有关环保法律、法规及产业政策要求对工业污染进行治理，充分发挥建设项目的社会效益、环境效益和经济效益。

2、 积极稳妥地采用高新技术、高品质设备，结合企业的现状和管理水平采用先进、可靠的改造技术和污染治理工艺处理技术，力求运行稳定、费用低、管理方便、维护容易，从而达到治理污染、保护环境的目的。

3、 妥善解决项目建设及运行过程中产生的污染物，避免二次污染。

4、 严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。

5、 选择新型、高效、低噪设备、注意节能降耗。

3.2 采样位置和采样点

1、采样位置

1.1、采样位置应优先选择在垂直管段。应避开烟道弯头和断面急剧变化的部位。采样位置应设置在距离弯头、阀门、变径管下游方向不小于6倍直径和距上述部件上游方向不小于3倍直径处，对矩形烟囱道，其当量直径D=2AB/(A+B)，式中A，B为边长。

1.2、对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。如果同时测定排气流量，采样位置仍按1.1选取。

1.3、采样位置应避开对测试人员操作有危险的场所。

2、采样孔

2.1在选定的测定位置上开设采样孔，采样孔内径应不小于80mm，采样孔管长应不大于50mm。不使用时应用盖板。管堵或管帽封闭（图1、图2、图3）。当采样孔仅用于采集气态污染物时，其内径应不小于40mm。





第四章 设计参数及设备选型

4.1常用废气处理工艺的简介

光氧催化氧化 利用特制的高能高臭氧UV紫外线光束照射废气，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，与臭氧进行反应生成低分子化合物，如CO2、H2O等。投资费低，适用范围广，净化效率高，操作简单，除臭效果好，设备运行稳定，占地小，运行费用低，随用随开，不会造成二次污染。

低温等离子体 等离子体内部产生富含极高化学活性的粒子，如电子、离子、自由基和激发态分子等。废气中的污染物质与这些具有较高能量的活性基团发生反应，*终转化为CO2和H2O等物质，从而达到净化废气的目的。适用范围广，净化效率高，尤其适用于其它方法难以处理的多组分恶臭、有机废气，设备占地面积小；电子能量高，几乎可以和所有的恶臭、有机废气分子作用；运行费用低；反应快、停止十分迅速，随用随开。但一次性投资费用较高。

吸附法 利用吸附剂的吸附功能使恶臭、有机废气物质由气相转移至固相，适用于处理低浓度，高净化要求的恶臭、有机废气。净化效率很高，可以处理多组分恶臭、有机废气，吸附剂费用昂贵，再生较困难，要求待处理的恶臭、有机废气有较低的温度和含尘量。

生物滤池 恶臭、有机废气经过除尘增湿或降温等预处理工艺后，从滤床底部由下向上穿过由滤料组成的滤床，恶臭、有机废气由气相转移至水与微生物混和相，通过固着于滤料上的微生物代谢作用而被分解掉。目前工艺比较成熟，在实际中运用比较广泛，又可细分为土壤脱臭法、堆肥脱臭法、泥炭脱臭法等。净化效率高，占地面积大，投资成本高，易堵塞，填料需定期更换，脱臭过程很难控制，受温度和湿度的影响大，生物菌培训需要较长时间，遭到破坏后恢复时间较长。

热力燃烧法 在高温下恶臭、有机废气物质与燃料气充分混和，实现完全燃烧。适用于处理高浓度、小气量的可燃性气体，净化效率高，恶臭、有机废气物质被彻底氧化分解，但设备易腐蚀，消耗燃料，处理成本高，易形成二次污染。

水吸收法 利用恶臭、有机废气中某些物质易溶于水的特性，使恶臭、有机废气成分直接与水接触，从而溶解于水达到去除目的。适用于水溶性、有组织排放源的恶臭、有机废气。工艺简单，管理方便，设备运转费用低，但产生二次污染，需对洗涤液进行处理；净化效率低，应与其他技术联合使用，对有机废气处理效果差。

药液吸收法 利用恶臭、有机废气中某些物质和药液产生化学反应的特性，去除某些恶臭、有机废气成分，适用于处理大气量、高中浓度的恶臭、有机废气。能够有针对性处理某些恶臭、有机废气成分，工艺较成熟，净化效率不高，消耗吸收剂，易形成而二次污染。

催化氧化 反应塔内装填特制的固态复合填料，填料内部复合催化剂。当恶臭、有机废气在引风机的作用下穿过填料层，与通过特制喷嘴化剂在固相填料表面充分接触，并在催化剂的催化作用下，恶臭、有机废气中的污染因子被充分分解。适用范围广，尤其适用于处理大气量、中高浓度的废气，对疏水性污染物质有很好的去除率。占地小，投资低；管理方便，即开即用；耐冲击负荷，不易被污染物浓度及温度变化影响。需消耗一定量的药剂，运行成本较高，催化剂操作不当会中毒，存在二次污染。

光化学 利用恶臭物质对光子的吸收而发生分解，同时反应过程产生的羟基自由基、活性氧等强化性基团也能参与氧化反应，从而达到降解恶臭物质的目的。适用于浓度较低，且能吸收光子的污染物质，可以处理大气量的、低浓度的恶臭、有机废气，操作极为简单，占地面积小。对不能吸收光子的污染物质效果差，对于成分复杂的废气无法达到预期处理效果。



从综合比较可知UV光氧催化设备非常安全，运行稳定，去除效率高，运行费用低，无二次污染，是处理方法中较优越的废气处理方案。

 设备工作原理

预处理系统（滤纸，玻璃纤，高效过滤袋）的工作原理

含尘气体在负压气流的作用下，从管路入口进入除尘体，通过滤纸过滤油漆气雾，油漆气雾从气流中分离出来，气体在经过中效玻璃纤过滤掉5um以上的颗粒，再经过高效过滤袋过滤掉0.5um-5um的气雾颗粒。

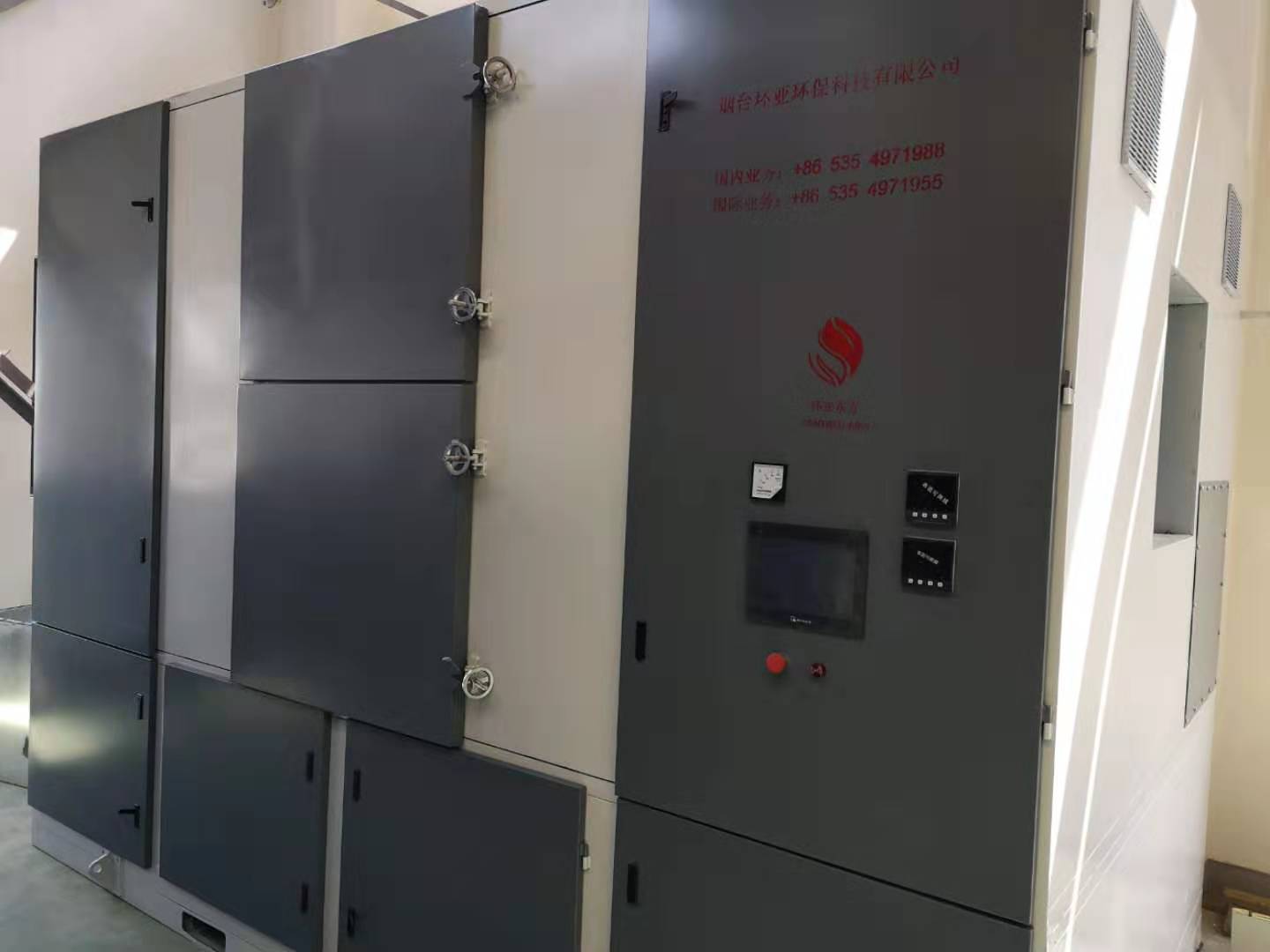

主处理系统（UV光氧催化）的工作原理

特制UV紫外线灯：利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。 UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)，众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。利用高能-C光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的．从净化空气效率考虑，我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂等气体的分解和裂变，使有机物变为无机化合物。

特制高效催化剂：根据不同的废气成分配置27种以上相对应的惰性催化剂，催化剂采用蜂窝状金属网孔作为载体，全方位与光源接触，惰性催化剂在338纳米光源以下发生催化反应，放大10-30倍光源效果，使其与废气进行充分反应，缩短废气与光源接触时间，从而提高废气净化效率，催化剂还具有类似于植物光合作用，对废气进行净化效果。
